Centrala sterująca TS 971 DES/NES Gfa Elektromaten nr kat. 20197100 00001

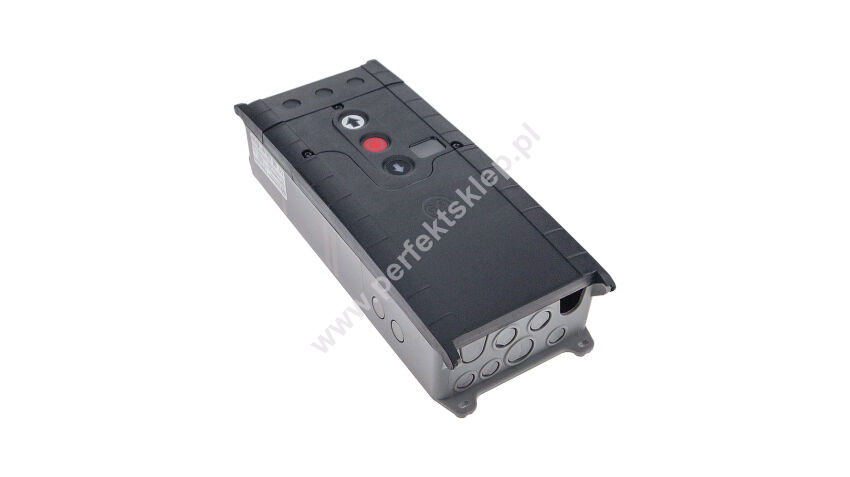

Centrala Gfa Elektromaten TS 971

Sterownik przystosowany do pracy z elektronicznymi i mechanicznymi wyłącznikami krańcowymi DES/NES.

Centrala ze zintegrowanym systemem transmisji radiowej dla krawędzi zabezpieczających, zintegrowany odbiornik sterowania radiowego 434 MHz.

 Nowy typ centrali TS 971 w pełni zastępuje centrale starego typu TS 956, TS 958, TS 961 TS 970.

Dane techniczne:

• napięcie zasilania 3N~400V lub 1N~230V, PE
• częstotliwość robocza 50Hz
• maksymalna moc silnika 3kW
• napięcie sterownicze 24V DC
• gniazda systemowe do podłączenia okablowania napędu
• gniazdo systemowe z wtykiem do podłączenia zasilania
• dwa gniazda systemowe UBS dla akcesoriów systemowych
• zasilanie dla OSE, DW-1,2kΩ, 8,2kΩ: 12V DC
• zasilanie dla urządzeń zewnętrznych: 24V DC; 350mA
• zasilanie dla urządzeń zewnętrznych: 230V AC; 1,6A
• zaciski śrubowe dwóch przekaźników programowalnych
• zaciski śrubowe do dodatkowych elementów bezpieczeństwa (OSE, FOTO, KURTYNY itp.)
• zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych (radia, radary, itp.)
• zintegrowane przyciski sterownicze GÓRA/STOP/DÓŁ
• podwójny wyświetlacz siedmiosegmentowy LED
• obrotowy przełącznik wyboru do programowania
• wbudowany radioodbiornik dla WSD 2,4GHz i pilotów 433MHz
• wymiary zewnętrzne centrali szer. x wys. x gł.: 155mm x 386mm x 90mm
• stopień ochrony: IP54
• dopuszczalny zakres temperatur: -10°...+50°C

Funkcje podstawowe:

• automatyczne rozpoznanie wyłączników krańcowych NES/DES
• automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
• szybkie programowanie położeń krańcowych - napędy wyposażone w DES
• współpraca z WSD - radiowe zabezpieczenie krawędzi dolnej bramy
• programowalna zmiana kierunku obrotów silnika
• regulacje i ustawienia parametrów z poziomu operatora dla DES
• wybór trybu pracy napędu czuwakowy/impulsowy(wymagane zabezpieczenie) OTW/ZAM
• programowanie pozycji pośredniej dla DES
• zintegrowane przyciski sterownicze GÓRA/STOP/DÓŁ
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
• automatyczne zamykanie po czasie 1-240s
• automatyczne zamykanie po FOTO
• programowalne dwa niezależne wyjścia przekaźnikowe
• programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej

Funkcje dodatkowe:

• automatyczne dopasowanie do podłoża przy DES i OSE
• licznik cykli roboczych bez możliwości resetowania
• licznik cykli serwisowych
• rejestr pamięci 6 ostatnich błędów
• monitorowanie mechanicznej blokady przy DES
• dynamiczna kontrola czasu ruchu przy NES
• nastawna kontrola siły udźwigu przy DES
• automatyczne rozpoznanie napędów Gfa Elektromaten DU lub FU
• ustawianie zdawczej prędkości obrotowej dla DU i FU
• łagodny rozruch i zatrzymanie dla DU i FU
• możliwość zmiany rampy przyspieszenia i hamowania dla DU i FU
• programowanie do 64 pilotów 433MHz wybranych producentów

Gfa Elektromaten nr kat. 20097100 0001
