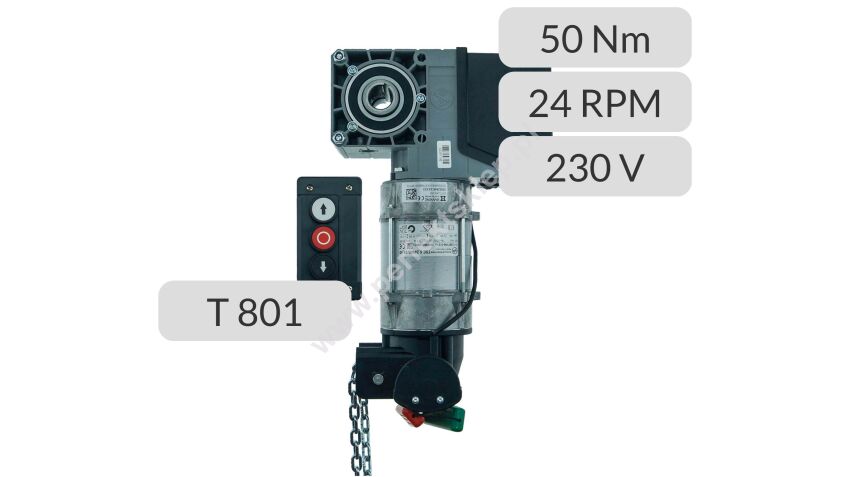

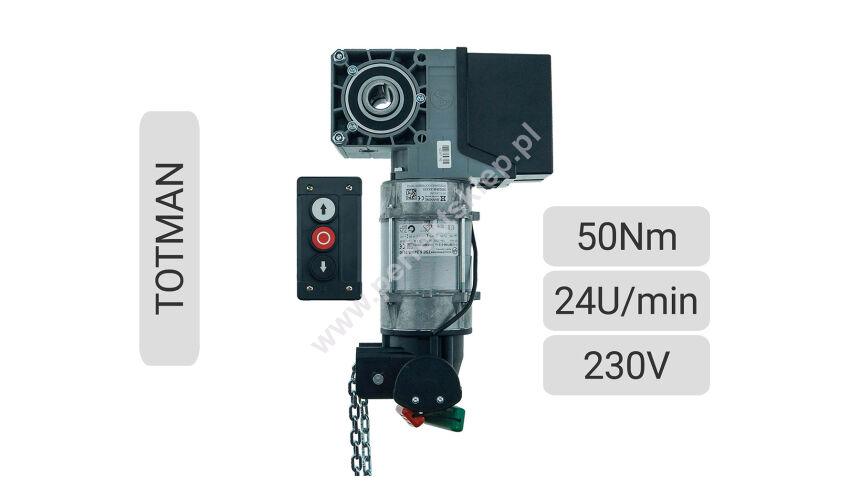

Napęd nasadowy SE 5.24WS 230V NES SK T801 Gfa Elektromaten nr kat. 14400789 ZESTAW TOTMAN

Napęd TSE 5.24-25,40WS NES SK T801 Gfa Elektromaten

ZESTAW TOTMAN 230V

Napęd do bram sekcyjnych z wyważeniem nie wymagających automatycznego zamykania.
Operator za pomocą pulpitu sterowniczego "GÓRA-STOP-DÓŁ" obsługuje bramę kontrolując przestrzeń w jej obszarze pracy.

Zestaw zawiera:

• napęd nasadowy TSE 5.24-25,40; 24min-¹; 1N~230V; 0,37kW; 50Nm
• zespół 2 mechanicznych wyłączników krańcowych NES
• centralę sterującą T801
• przyciski sterownicze GÓRA-STOP-DÓŁ z okablowaniem do napędu 5mb
• mechanizm awaryjnej obsługi ręcznej typ SK z łańcuchem 4mb
• elementy montażowe

Parametry techniczne:

• napięcie zasilania 1N~230V
• częstotliwość robocza 50Hz
• moc silnika 0,37kW
• typoszereg przekładni KG50
• średnica wału 25,4mm (1")
• maksymalny ciężar bramy 2500N
• zdawczy moment obrotowy 50Nm
• zdawcza prędkość obrotowa 24min-¹
• maksymalny moment oporowy 200Nm
• maksymalna liczba załączeń na godzinę 12h-¹
• zaciski do sygnalizacji pozycji OTWARTEJ
• zaciski do dodatkowych elementów bezpieczeństwa X2
• zaciski do podłączenia dodatkowych elementów sterowniczych X5
• wymiary zewnętrzne napędu szer. x wys. x gł.: 121mm x 401mm x 245mm
• stopień ochrony IP54
• dopuszczalny zakres temperatur: -10°...+40°C

Funkcjonalność:

• wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE
• przyciski sterownicze GÓRA/STOP/DÓŁ
• wejście bezpieczeństwa X2
• sygnalizacja brama OTWARTA max 24V DC  0,2A
• regulacja wyłączników krańcowych bezpośrednio w napędzie
• obsługa awaryjna napędu za pomocą przekładni łańcuchowej

Gfa Elektromaten nr kat. 14400789 SET
