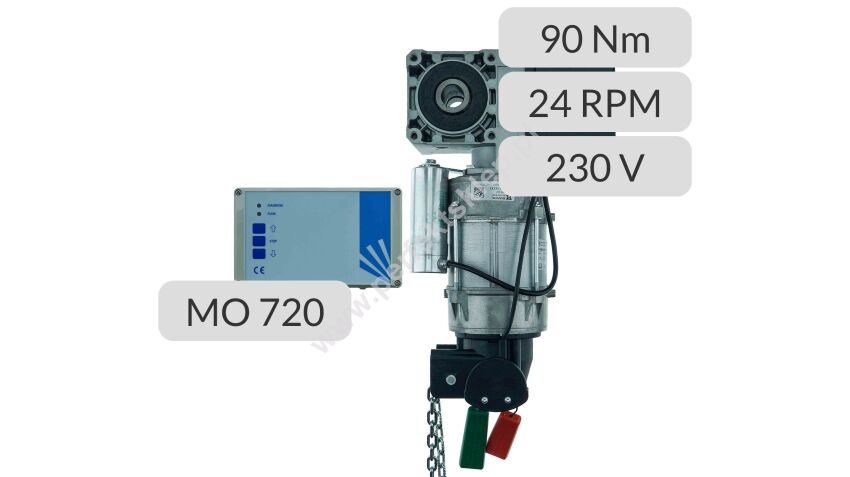

Napęd nasadowy SE 9.24-25,40WS 230V NES SK LogiTed MO720 Gfa Elektromaten nr kat. 14402225

Napęd SE 9.24-25,40WS NES SK MO720 Gfa Elektromaten

ZESTAW TOTMAN 230V

Napęd do bram sekcyjnych z wyważeniem.
Centrala MO720 LogiTed z możliwością pracy automatycznej.

Zestaw zawiera:

• napęd nasadowy SE 9.24-25,40; 24min-¹; 1N~230V; 0,45kW; 90Nm
• zespół 3 mechanicznych wyłączników krańcowych NES
• centralę sterującą LogiTed MO720 z okablowaniem do wyłączników krańcowych 5mb
• zintegrowane przyciski sterownicze w centrali GÓRA-STOP-DÓŁ
• mechanizm awaryjnej obsługi ręcznej typ SK z łańcuchem 4mb
• elementy montażowe

Napęd nie posiada w zestawie optycznej listwy bezpieczeństwa OSE krawędzi dolnej bramy, której zastosowanie wymagane jest w przypadku pracy automatycznej. Istnieje możliwość dokupienia zestawu OSE - patrz poniżej: "Polecane produkty".

Parametry techniczne:

• napięcie zasilania: 1N~230V, PE
• częstotliwość robocza: 50 / 60 Hz
• moc silnika: 0,45kW
• typoszereg przekładni SG50
• średnica wału 25,4mm (1")
• maksymalny ciężar bramy 4000N
• zdawczy moment obrotowy 90Nm
• zdawcza prędkość obrotowa 24min-¹
• maksymalny moment oporowy 450Nm
• maksymalna liczba załączeń na godzinę 16h-¹
• napięcie sterownicze: 24V DC
• zasilanie dla urządzeń zewnętrznych: 24V DC; 100mA
• zaciski do sygnalizacji ostrzegawczej 230V AC max 60W
• zaciski do dodatkowych elementów bezpieczeństwa (OSE, FOTO itp.)
• zaciski do podłączenia dodatkowych elementów sterowniczych (radia, pulpity, itp.)
• wymiary zewnętrzne napędu szer. x wys. x gł.: 121mm x 401mm x 245mm
• wymiary zewnętrzne centrali szer. x wys. x gł.: 205mm x 120mm x 60mm
• stopień ochrony IP54
• dopuszczalny zakres temperatur: -10°...+40°C

Funkcjonalność:

• wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE/ZAMYKANIE
• przyciski sterownicze na obudowie centrali
• sygnalizacja pracy i diagnozy za pomocą diod LED
• przełącznik DIP do ustawień trybu pracy
• automatyczne zamykanie po czasie 10s, 30s, 90s
• automatyczne zamykanie po FOTO
• oświetlenie ostrzegawcze lub oświetlenie czasowe 3min
• programowalny czas przebiegu napędu otwarcie/zamknięcie
• regulacja wyłączników krańcowych bezpośrednio w napędzie
• obsługa awaryjna napędu za pomocą przekładni łańcuchowej

Gfa Elektromaten nr kat. 14402225 SET MO720
