Kod: D62D-MAR-185499+101159
Producent: Marantec Legden GmbH & Co. KG

Cena brutto: 3 500,00 PLN
Cena netto: 2 845,53 PLN

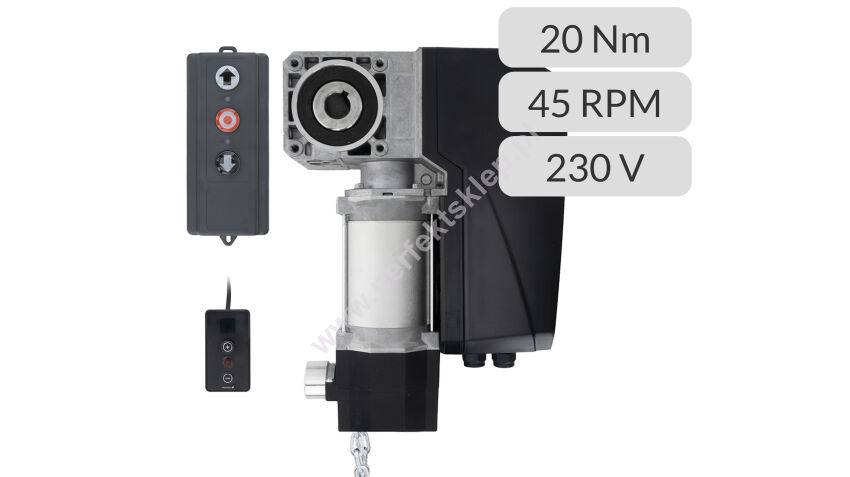

Napęd przemysłowy VTA 11-32 KE z silnikiem prądu stałego i sterowaniem Marantec

Napęd przemysłowy VTA 11-32 KE z silnikiem prądu stałego i sterowaniem Marantec

Obszar zastosowania:

Bramy segmentowe z wyważeniem sprężynowym:

• typ prowadzenia N: powierzchnia bramy do 18m², waga bramy do 234kg, średnica bębna linowego do 160mm
• typ prowadzenia H: powierzchnia bramy do 18m², waga bramy do 234kg, średnica bębna linowego do 200mm
• typ prowadzenia V: powierzchnia bramy do 18m², waga bramy do 234kg, średnica bębna linowego do 220mm

Parametry techniczne:

• napięcie zasilania 100-240VAC
• silnik prądu stałego 24VDC 0,22kW
• przekładnia typ STA 01 - 1:30 w kąpieli olejowej
• ślimacznica z brązu i ślimak ze stali na łożyskach kulkowych
• liczba cykli do 20 cykli/h
• zdawczy moment obrotowy 20Nm
• prędkość obrotowa do 45U/min
• moment oporowy 600Nm
• wał drążony 25,4mm
• napięcie sterownicze 24VDC
• zasilanie urządzeń zewnętrznych 24VDC 100mA
• wymiary: szerokość 104mm, głębokość 287mm, wysokość 398mm
• zakres temperatur -20...+40°C
• stopień ochrony IP54

Właściwości:

• szybkie programowanie położeń krańcowych
• automatyczne uczenie wymaganej siły napędowej
• diagnostyka i programowanie za pomocą programatora Command 108
• komunikacja Bluetooth - diagnostyka i programowanie za pomocą aplikacji "Maveo pro VTA"
• prędkość obrotowa 13-24U/min - regulowana dla obu kierunków
• technologia łagodnego startu i zatrzymania
• czas przyspieszania i hamowania regulowany dla obu kierunków
• ograniczenie siły napędowej dla obu kierunków
• dla bram o powierzchni do 14m² nie jest wymagane zewnętrzne zabezpieczenie krawędzi dolnej
• automatyczne zamykanie po czasie - wymagana instalacja fotokomórek
• częściowe otwarcie bramy - ustawiane programowo
• kierunek obrotów silnika - zmieniany programowo
• licznik cykli pracy bramy
• licznik konserwacyjny
• rejestr błędów

Funkcjonalność:

• wejście XP74 zabezpieczenia krawędzi dolnej bramy i obwodu stop
• wejście XP69A fotokomórki 2-przewodowej lub fotokomórki NC
• wejście XB50 zewnętrznych elementów sterujących
• wejście XB50 sterujące z 10 funkcjami do wyboru
• wejście XB90 sterujące z 14 funkcjami do wyboru
• wyjście XH19 przekaźnikowe z 13 funkcjami do wyboru
• wyjście XH79 napięciowe 24VDC z 14 funkcjami do wyboru
• wyjście XH79 napięciowe 24VDC do sterowania elektroryglem
• gniazdo XW40 magistrali danych MS do modułów rozszerzeń
• gniazdo XB70 modułu drogi radiowej Marantec
• gniazdo XN70 zasilania akumulatorowego

Wyposażenie podstawowe:

• zintegrowane sterowanie z zasilaczem 24VDC
• pulpit sterowniczy CS I-15 RS485 z 7m przewodem systemowym
• programator Command 108
• enkoder absolutny AWG
• awaryjny napęd ręczny KE - łańcuch 5m
• podpora momentu obrotowego
• elementy montażowe napędu

Wyposażenie opcjonalne:

• moduł drogi radiowej Marantec Multi-Bit 868MHz Digital 168 nr kat. 101966
• moduł drogi radiowej z anteną Marantec Multi-Bit 868MHz Digital 179 nr kat. 102053
• fotokomórki dwuprzewodowe Special 633 nr kat. 96986
• moduł kurtyny bezpieczeństwa EM185 nr kat. 184081
• akumulator zewnętrzny 7,2Ah Back-up 700 nr kat. 87786
• elektrorygiel Lock 720 nr kat. 160432
• dodatkowy łańcuch nr kat. 102153

Marantec nr kat. VTA11-32 KE (185499+1011159)
