Kod: nowy-D63F-MAR-STA-1-10-30 FU-I KE AWG SET
Producent: Marantec Legden GmbH & Co. KG

Dostępność: 2kpl.

Cena brutto: 5 800,00 PLN
Cena netto: 4 715,45 PLN

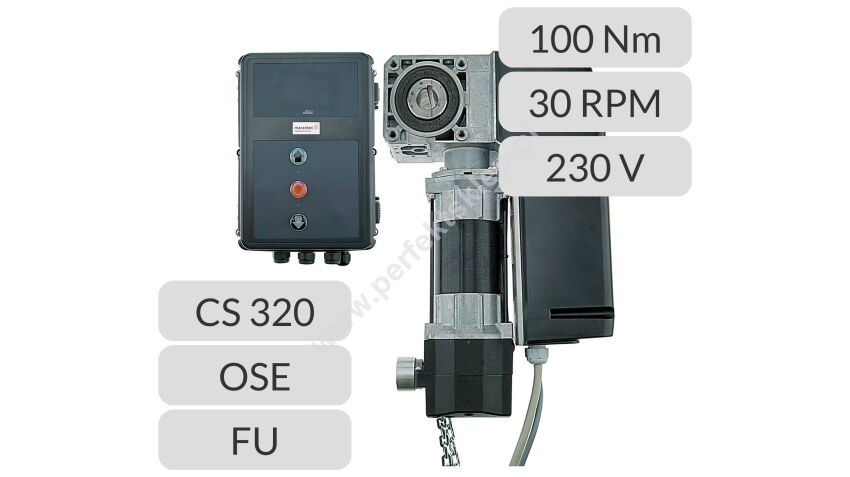

Napęd nasadowy STA 1‐10‐30-FU KE 230V CS320LCD OSE Marantec nr kat. STA-1-10-30 FU-I KE AWG SET

Napęd nasadowy STA 1‐10‐30-FU KE 230V CS320LCD OSE Marantec

Bramy segmentowe z wyważeniem sprężynowym o powierzchni do 45m² i wadze do 585kg

Parametry techniczne:

• napięcie zasilania 1~ 230V, N, PE
• silnik prądu przemiennego 3~230V 0,55kW z zabezpieczeniem termicznym
• falownik SIEMENS Sinamics G110
• enkoder absolutny AWG
• przekładnia typ STA 01 - 1:45 w kąpieli olejowej
• ślimacznica z brązu i ślimak ze stali na łożyskach kulkowych
• liczba cykli do 20 cykli/h przy 10 obrotach wału
• płynna regulacja prędkości obrotowej
• prędkość obrotowa od 30U/min przy 50Hz do 52U/min przy 87Hz
• zdawczy moment obrotowy od 70Nm przy 87Hz do 100Nm przy 50Hz
• moment oporowy 600Nm
• wpustu drążony 25,4mm (1")
• awaryjna obsługa ręczna typu KE z łańcuchem 6mb
• centrala CS320 z wyświetlaczem LCD
• przyciski sterownicze na obudowie - podświetlane
• napięcia sterownicze 12VDC oraz 24 VDC
• zasilanie urządzeń zewnętrznych 24VDC 500mA
• zasilanie urządzeń zewnętrznych 230VAC 1A
• okablowanie systemowe napęd-centrala 7mb
• optyczna listwa bezpieczeństwa OSE - zabezpieczenie krawędzi dolnej bramy
• wymiary centrali: szerokość 215mm, wysokość 275mm, głębokość 190mm
• wymiary napędu: szerokość 116mm, wysokość 369mm, głębokość 245mm
• dopuszczalna temperatura otoczenia -20...+60°C
• stopień ochrony IP54

Funkcjonalność:

• ustawienie języka wyświetlacza LCD
• automatyczne rozpoznanie zainstalowanych elementów bezpieczeństwa
• szybkie programowanie położeń krańcowych
• programowalna zmiana kierunku obrotów silnika
• regulacja prędkości OTWIERANIE/ZAMYKANIE
• regulacja spowalniania OTWIERANIE/ZAMYKANIE
• regulacje i ustawienia parametrów z poziomu operatora
• wybór trybu pracy napędu czuwakowy/impulsowy
• programowanie pozycji pośredniej
• zintegrowane przyciski sterownicze na obudowie
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LCD
• automatyczne zamykanie po czasie 1-3600s
• automatyczne zamykanie po FOTO
• programowalne 4 wyjścia przekaźnikowe
• programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej
• obsługa awaryjna napędu za pomocą przekładni łańcuchowej

Funkcjonalność:

• programowanie w języku polskim
• programowanie i diagnostyka za pomocą wyświetlacza LCD
• automatyczne rozpoznanie zainstalowanych elementów bezpieczeństwa
• szybkie programowanie położeń krańcowych
• tryb pracy napędu - czuwakowy lub impulsowy
• prędkość obrotowa w kierunku otwieranie - zmieniana programowo
• prędkość obrotowa w kierunku zamykanie - zmieniana programowo
• technologia łagodnego startu i zatrzymania
• czas przyśpieszania i hamowania - zmieniany programowo
• automatyczne zamykanie po czasie 1-3600s
• automatyczne zamykanie po fotokomórce
• częściowe otwarcie bramy - ustawiane programowo
• kierunek obrotów silnika - zmieniany programowo
• trzy wejścia bezpieczeństwa
• reakcja napędu na wejścia bezpieczeństwa - zmieniana programowo
• cztery wyjścia przekaźnikowe - ustawiane programowo
• obciążalność wyjść przekaźnikowych - max 4A 230VAC
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LCD

Funkcje dodatkowe:

• licznik cykli pracy bramy - całkowity
• licznik cykli pracy bramy - konserwacyjny
• rejestr błędów
• monitorowanie prędkości obrotowej i czasu biegu
• programowalne wejście sterujące ppoż - RWA / BMA
• wejście radioodbiornika systemowego
• wejście zegara sterującego - czasu rzeczywistego?
• wejście MS Bus
• interfejs RS485

Zestaw zawiera:

• napęd nasadowy z falownikiem STA 1-10-30 FU
• centralę sterującą CS320 z wyświetlaczem LCD
• przewód zasilający z wtyczką o długości 1mb
• optyczną listwę bezpieczeństwa OSE - zabezpieczenie krawędzi dolnej bramy
• okablowanie systemowe centrala-napęd 7mb
• awaryjną obsługę ręczną typu KE - łańcuch 6mb
• podpora momentu obrotowego nr kat.
• elementy montażowe napędu nr kat.

Marantec nr kat. STA-1-10-30 FU-I KE AWG SET
