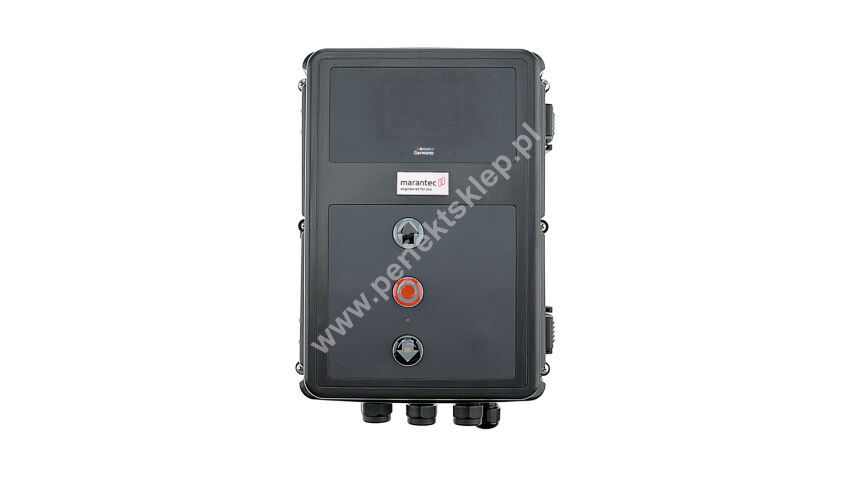

Centrala sterująca CS320 bez wyświetlacza LCD Marantec

Funkcjonalność podstawowa za pomocą przycisków na płycie głównej.

Parametry techniczne:

• napięcie zasilania 3N~400V lub 1N~230V, PE
• częstotliwość robocza 50Hz
• maksymalna moc silnika 2,2kW
• zasilanie dla OSE, DW-1,2kΩ, 8,2kΩ: 12V DC
• zasilanie dla urządzeń zewnętrznych: 24V DC; 500mA
• zasilanie dla urządzeń zewnętrznych: 230V AC; 1A
• złączka śrubowa do podłączenia zasilania X1
• złączka śrubowa do podłączenia okablowania napędu X2
• złączka śrubowa do mechanicznych wyłączników krańcowych X15
• gniazdo systemowe z wtykiem do podłączenia enkodera AWG X11
• gniazdo systemowe MS BUS dla akcesoriów systemowych X16; X17
• gniazdo systemowe RS485 X14
• gniazdo systemowe falownika X18
• gniazdo systemowe radioodbiornika X9
• złączki śrubowe 4 przekaźników programowalnych X5
• zaciski śrubowe do dodatkowych elementów bezpieczeństwa X4 (OSE, FOTO, KURTYNY itp.)
• zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych X3 (radia, radary, itp.)
• przyciski sterownicze GÓRA/STOP/DÓŁ
• wymiary zewnętrzne centrali szer. x wys. x gł.: 215mm x 275mm x 190mm
• stopień ochrony: IP65
• dopuszczalny zakres temperatur: -10°...+45°C

Funkcjonalność rozszerzona wymaga wyświetlacza LCD - programatora:

• automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
• szybkie programowanie położeń krańcowych
• programowalna zmiana kierunku obrotów silnika
• regulacje i ustawienia parametrów z poziomu operatora
• wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE/ZAMYKANIE
• programowanie pozycji pośredniej
• zintegrowane przyciski sterownicze na obudowie GÓRA/STOP/DÓŁ
• automatyczne zamykanie po czasie 1-3600s
• automatyczne zamykanie po FOTO
• programowalne 4 wyjścia przekaźnikowe
• programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej
• obsługa awaryjna napędu za pomocą przekładni łańcuchowej

Funkcje dodatkowe wymagają wyświetlacza LCD - programatora:

• licznik cykli roboczych bez możliwości resetowania
• licznik cykli serwisowych z możliwością programowania
• rejestr pamięci błędów
• monitorowanie mechanicznej blokady bramy
• nastawna kontrola siły udźwigu
• programowalne wejście sterujące ppoż
• wejście radioodbiornika systemowego
• wejście zegara sterującego
• wejście MS BUS
• interfejs falownika
• interfejs RS485
