Centrala sterująca TS 971 DES/NES Gfa Elektromaten nr kat. 20097100 00001

(Recenzji: 8)
1 695,00 PLN / szt.
Cena netto: 1 378,05 PLN / szt.

szt.
Kod produktu: B24B-GFA-20097100 00001
Producent: Gfa Elektromaten
Zastosowanie: z napędami GfA ELEKTROMATEN
*Zamówienia (opłacone lub za pobraniem) złożone do godz. 14:00 wysyłane są tego samego dnia. Obowiązuje w dni robocze tj. od poniedziałku do piątku.

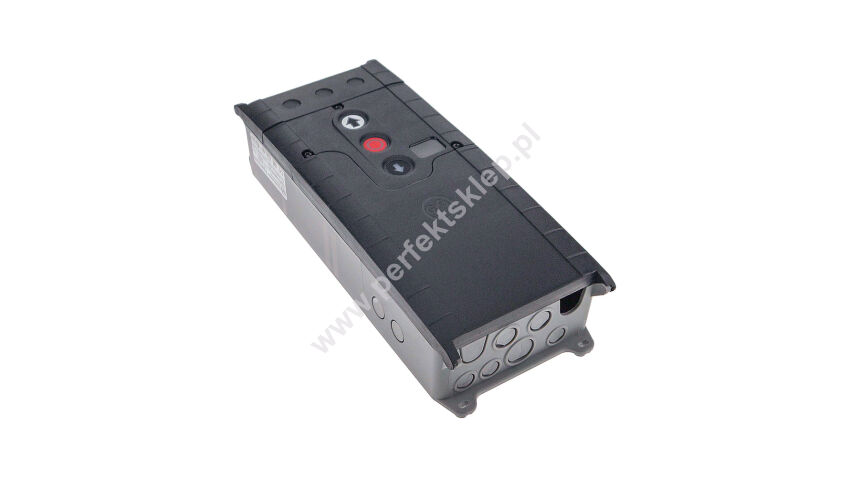

Centrala Gfa Elektromaten TS 971

Sterownik przystosowany do pracy z elektronicznymi i mechanicznymi wyłącznikami krańcowymi DES/NES.

Centrala ze zintegrowanym systemem transmisji radiowej dla krawędzi zabezpieczających, zintegrowany odbiornik sterowania radiowego 434 MHz.

 Nowy typ centrali TS 971 w pełni zastępuje centrale starego typu TS 956, TS 958, TS 961 TS 970.

Dane techniczne:

  • napięcie zasilania 3N~400V lub 1N~230V, PE
  • częstotliwość robocza 50Hz
  • maksymalna moc silnika 3kW
  • napięcie sterownicze 24V DC
  • gniazda systemowe do podłączenia okablowania napędu
  • gniazdo systemowe z wtykiem do podłączenia zasilania
  • dwa gniazda systemowe UBS dla akcesoriów systemowych
  • zasilanie dla OSE, DW-1,2kΩ, 8,2kΩ: 12V DC
  • zasilanie dla urządzeń zewnętrznych: 24V DC; 350mA
  • zasilanie dla urządzeń zewnętrznych: 230V AC; 1,6A
  • zaciski śrubowe dwóch przekaźników programowalnych
  • zaciski śrubowe do dodatkowych elementów bezpieczeństwa (OSE, FOTO, KURTYNY itp.)
  • zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych (radia, radary, itp.)
  • zintegrowane przyciski sterownicze GÓRA/STOP/DÓŁ
  • podwójny wyświetlacz siedmiosegmentowy LED
  • obrotowy przełącznik wyboru do programowania
  • wbudowany radioodbiornik dla WSD 2,4GHz i pilotów 433MHz
  • wymiary zewnętrzne centrali szer. x wys. x gł.: 155mm x 386mm x 90mm
  • stopień ochrony: IP54
  • dopuszczalny zakres temperatur: -10°...+50°C

Funkcje podstawowe:

  • automatyczne rozpoznanie wyłączników krańcowych NES/DES
  • automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
  • szybkie programowanie położeń krańcowych - napędy wyposażone w DES
  • współpraca z WSD - radiowe zabezpieczenie krawędzi dolnej bramy
  • programowalna zmiana kierunku obrotów silnika
  • regulacje i ustawienia parametrów z poziomu operatora dla DES
  • wybór trybu pracy napędu czuwakowy/impulsowy(wymagane zabezpieczenie) OTW/ZAM
  • programowanie pozycji pośredniej dla DES
  • zintegrowane przyciski sterownicze GÓRA/STOP/DÓŁ
  • sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
  • automatyczne zamykanie po czasie 1-240s
  • automatyczne zamykanie po FOTO
  • programowalne dwa niezależne wyjścia przekaźnikowe
  • programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej

Funkcje dodatkowe:

  • automatyczne dopasowanie do podłoża przy DES i OSE
  • licznik cykli roboczych bez możliwości resetowania
  • licznik cykli serwisowych
  • rejestr pamięci 6 ostatnich błędów
  • monitorowanie mechanicznej blokady przy DES
  • dynamiczna kontrola czasu ruchu przy NES
  • nastawna kontrola siły udźwigu przy DES
  • automatyczne rozpoznanie napędów Gfa Elektromaten DU lub FU
  • ustawianie zdawczej prędkości obrotowej dla DU i FU
  • łagodny rozruch i zatrzymanie dla DU i FU
  • możliwość zmiany rampy przyspieszenia i hamowania dla DU i FU
  • programowanie do 64 pilotów 433MHz wybranych producentów



Gfa Elektromaten nr kat. 20097100 0001
